Câble solaire pour toits-à haute température

Comment appliquer des contrôles de déclassement, de routage et d'installation

La conception d'un câble PV-pour toit chaud ne peut pas être approuvée uniquement à partir de la température globale du câble. La norme CEI 62930 indique une température maximale continue normale du conducteur de 90 degrés ; cela n'est pas une autorisation d'installer le câble dans un air ambiant à 90 degrés. Le concepteur doit estimer l'environnement thermique réel du câble, appliquer les corrections de courant - requises, garder le tracé à l'écart des surfaces chaudes ou abrasives dommageables, tenir compte du regroupement et du boîtier et vérifier chaque connecteur, jonction et entrée d'équipement. Le courant de circuit autorisé est régi par la partie la plus basse-dans les conditions réelles.

Utilisez leguide de sélection de câbles solaires DCpour la séquence complète du projet. Cet article isole la décision-sur les toits à haute température afin que les ingénieurs et les acheteurs puissent la documenter sans dupliquer le guide plus large.

Sur cette page

• Un câble solaire à 90 degrés signifie-t-il une température ambiante de 90 degrés ?
• Pourquoi les câbles photovoltaïques sur les toits sont plus chauds que les prévisions météorologiques
• Créez une carte de route thermique sur le toit avant de sélectionner l'intensité admissible
• Le câble solaire sur le toit doit-il être déclassé ?
• Le composant le plus faible définit la limite de température-élevée
• Contrôles de routage et de support sur le toit
• Le H1Z2Z2-K peut-il être installé sur un toit chaud ?
• Mise en service et inspection axée sur la chaleur
• Liste de contrôle de l'appel d'offres pour les câbles solaires-à haute température
• FAQ

Un câble solaire à 90 degrés signifie-t-il une température ambiante de 90 degrés ?la température ?

Non. La température ambiante est la température de l’air ambiant utilisée par la méthode d’évaluation applicable. La température du conducteur est produite par les conditions ambiantes, les pertes électriques et les conditions de transfert de chaleur-de l'itinéraire. Toit-température de surface, câble-température de surface, module

la température et la température interne du connecteur sont également des mesures différentes. Les remplacer par un autre peut créer une fausse marge.

Portée publique de la CEI 62930donne 90 degrés comme température maximale continue normale du conducteur. Il mentionne également 120 degrés pour une durée totale limitée à 20 000 heures. Cette dernière n’est pas un objectif de conception continu et ne doit pas être convertie en une simple évaluation ambiante. Les preuves du produit, les règles d'installation et la conception complète du système s'appliquent toujours.

Pourquoi les câbles photovoltaïques sur les toits sont plus chauds que les prévisions météorologiques

Une station météo décrit les conditions atmosphériques régionales, tandis qu'un câble subit un microclimat local. Le rayonnement solaire peut chauffer les membranes du toit, les tôles, les plateaux et les équipements à proximité. Un itinéraire sous-module peut être ombragé mais mal ventilé ; une route ouverte peut avoir un flux d'air mais absorber le soleil direct ; un conduit peut protéger contre l'abrasion tout en limitant la dissipation thermique. Le vent, la couleur du toit, la hauteur de montage et le nombre de circuits voisins peuvent changer au cours du parcours.

Les recherches du NREL sur les systèmes photovoltaïques-montés sur un toit-monté à proximité montrent que la température des modules dépend de l'emplacement et du montage et peut dépasser 70 degrés lorsque le débit d'air est insuffisant. Cette preuve constitue un contexte utile, mais la température du module ne remplace pas la température du conducteur du câble. Le calcul du câble nécessite ses propres hypothèses et vérifications.

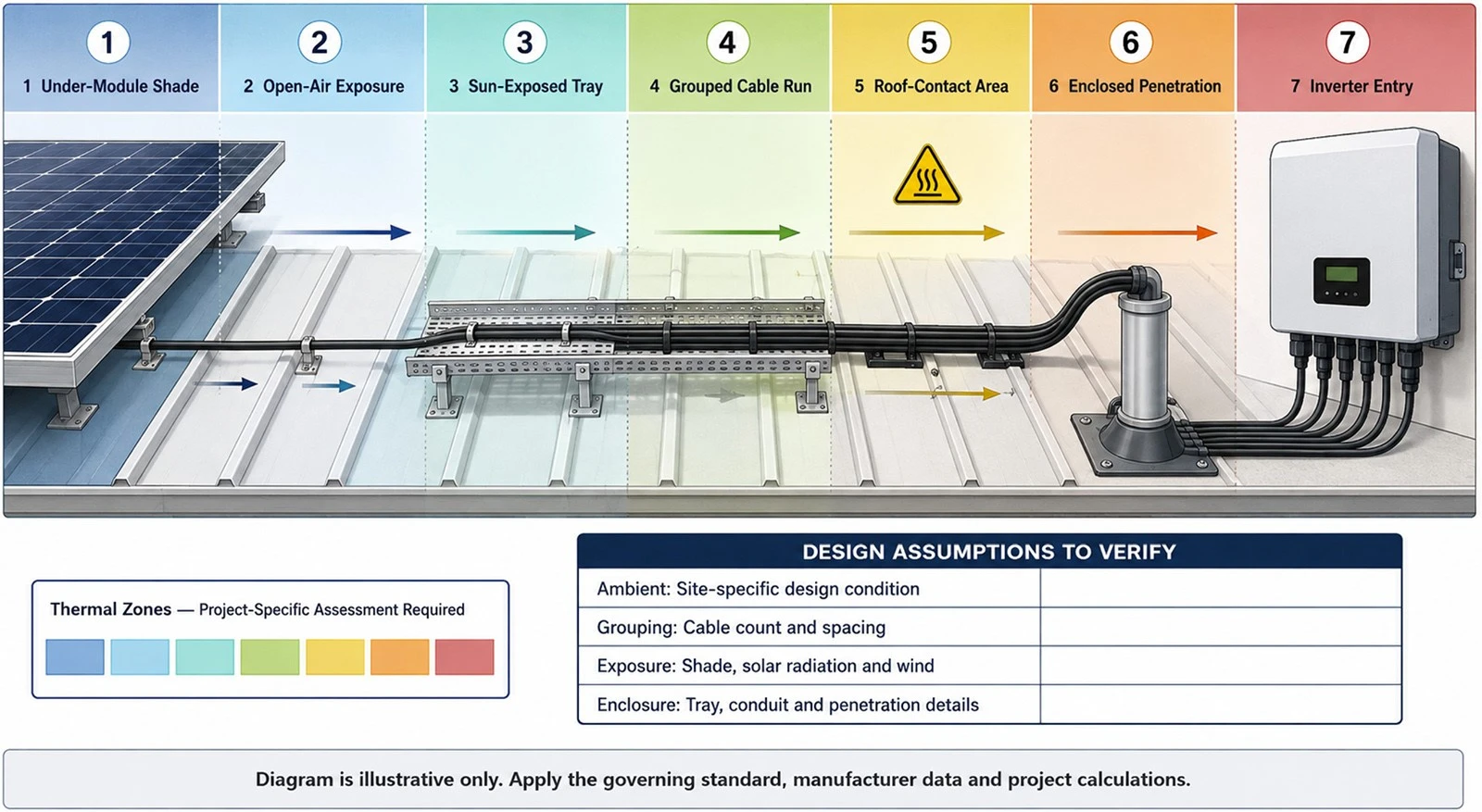

Créez une carte de route thermique sur le toit avant de sélectionner l'intensité admissible

1. Divisez le parcours CC en zones physiques : câble de module, parcours d'air libre ombragé, parcours exposé au soleil, plateau, conduit, traversée de toit, pénétration, jonction, combinateur et entrée de l'onduleur.
2. Enregistrez les données climatiques de conception et les pires conditions de fonctionnement crédibles définies par le projet - ; n'utilisez pas la température moyenne quotidienne.
3. Identifiez les sources de chaleur, les surfaces réfléchissantes ou absorbantes, le flux d’air restreint, le regroupement de câbles et les transitions entre les méthodes d’installation.
4. Enregistrez le courant du circuit, la taille et la résistance des conducteurs, la longueur du trajet, le nombre de conducteurs chargés et la base nominale indiquée par le fabricant du câble.
5. Répertoriez chaque connecteur, porte-fusible, borne, presse-étoupe et boîtier avec ses propres limites de courant/température et ses instructions d'installation.
6. Appliquez le ou les tableaux acceptés localement à chaque zone critique, puis concevez en fonction du résultat vérifié le plus restrictif.
7. Capturez les dessins, les hypothèses, les fiches techniques et les approbations dans le dossier de projet pour la mise en service et les modifications futures.

Le câble solaire sur le toit doit-il être déclassé ?

Souvent, le courant nominal installé doit être corrigé par rapport à une condition de référence, mais il n'existe pas de pourcentage global valide. La température ambiante, le mode d'installation, le regroupement, l'exposition solaire et les règles électriques locales déterminent le traitement. La norme CEI 60364-5-52 couvre la sélection et le montage des systèmes de câblage, tandis que la série CEI 60287 fournit des méthodes de calcul du courant nominal. La CEI 60287-3-1 prévient que ses conditions de fonctionnement de référence peuvent être remplacées par des conditions nationales.

Une réponse utile du fournisseur indique la base de test ou de calcul, la limite de température du conducteur, les conditions ambiantes/de référence, la méthode d'installation et la taille du câble. Un simple numéro tel que « 70 A » sans ces conditions ne peut pas être transféré en toute sécurité sur un toit chaud.

Si la décision restante concerne la zone du conducteur, utilisezCâble solaire 4 mm² vs 6 mm²une fois les hypothèses thermiques définies. La taille du câble ne peut pas être finalisée uniquement à partir de la longueur du trajet ou d’un numéro de catalogue actuel.

Le composant le plus faible définit la température élevée-Limiter

Un chemin de câble CC est un assemblage et non une longueur isolée de polymère. Les contacts des connecteurs, les joints, les composants de dérivation, les porte-fusibles, les bornes et les entrées d'équipement ont leurs propres limites. Un diagramme de déclassement du fabricant n'est valable que pour le produit et les conditions de test nommés. Les directives LVDC publiées par Stäubli, par exemple, montrent le comportement du connecteur en fonction de la température-et indiquent qu'un fil est limité par son composant-ayant la valeur la plus basse. Il s'agit d'un exemple de méthode et non d'une courbe universelle pour tous les connecteurs PV.

Complétez l'évaluation spécifique au produit-avec leguide de compatibilité des câbles et connecteurs solaires. Sur un toit chaud, l'adaptation du conducteur et du diamètre extérieur est nécessaire mais ne remplace pas l'évaluation actuelle de la température-du connecteur.

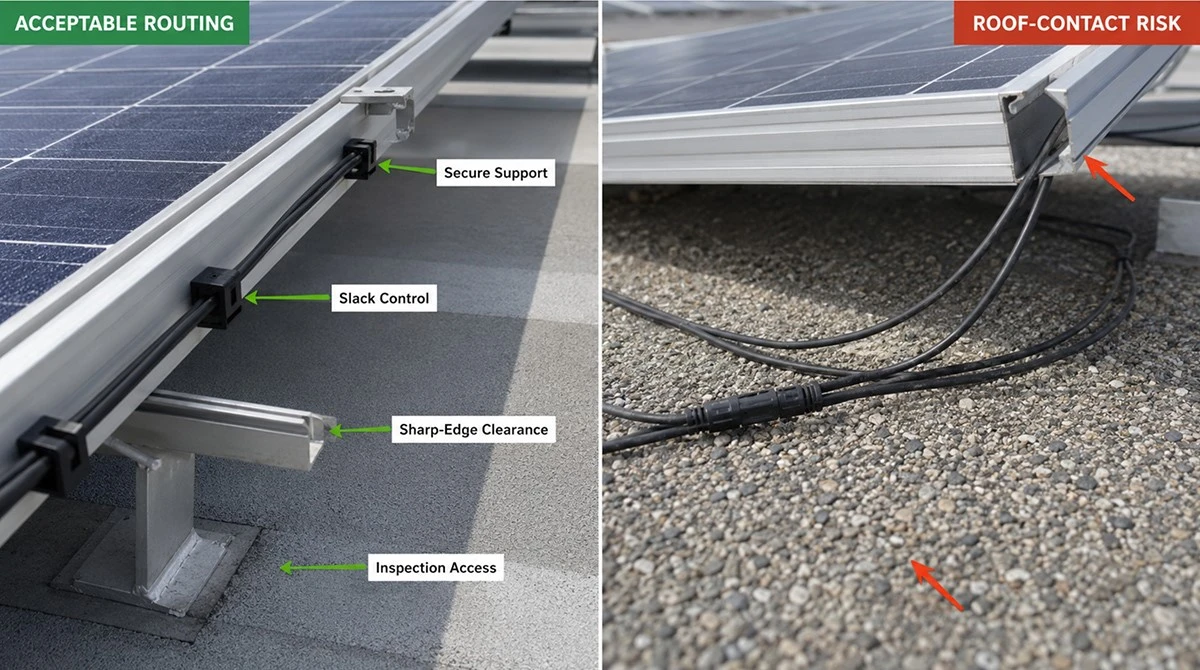

Contrôles de routage et de support sur le toit

• Gardez le câble à l'écart des surfaces de toit tranchantes ou abrasives et à l'écart du matériel en mouvement, des chemins de drainage et des endroits où de l'eau stagnante ou des débris peuvent s'accumuler.
• Utiliser des supports durables, adaptés aux UV- et à la température-approuvés pour le câble et la structure ; Les attaches en plastique ordinaires peuvent se dégrader sous la chaleur du toit et l'exposition aux ultraviolets.
• Contrôlez le jeu afin que le câble ne puisse pas frotter, s'affaisser sur le toit ou bouger de manière répétée sous l'effet du vent. Conserver les exigences de pliage du fabricant et éviter l'écrasement.
• Lorsqu'un conduit ou un plateau est utilisé, vérifiez la chaleur, le remplissage, le drainage, la compatibilité des matériaux, la tension de traction, les bords et la protection d'entrée pour cette zone.
• Séparez les conducteurs CC et les autres circuits uniquement comme l'exigent la conception et les règles locales ; enregistrer tout regroupement qui affecte la note actuelle.
• Protégez les pénétrations et les entrées d’équipement contre l’eau et les dommages mécaniques sans créer une enceinte chaude non évaluée.

Les directives de gestion des câbles PV-du ministère américain de l'Énergie recommandent un routage qui évite les dommages et mettent en évidence la chaleur, les UV, l'exposition aux produits chimiques, le rayon de courbure, l'isolation et le support. Les codes spécifiques au projet-et les instructions du fabricant restent déterminants.

Lorsque l'itinéraire entre dans une tranchée ou reste humide, continuez avecenterrement direct vs conduit pour câble solaire; une cote de température sur le toit n’établit pas l’adéquation du sous-sol.

Pour une paire liée ou un itinéraire partagé, consultezCâble solaire simple-cœur ou doublecar les zones de regroupement, de flexion directionnelle et de séparation doivent correspondre à la construction exacte.

Le H1Z2Z2-K peut-il être installé sur un toit chaud ?

H1Z2Z2-K est généralement spécifié pour le service PV DC, mais la désignation à elle seule ne constitue pas une approbation d'installation pour chaque condition de toit. Vérifiez le certificat et la fiche technique exacts du câble, la taille du conducteur, la base de courant nominal, les performances UV/intempéries, la méthode d'acheminement, les accessoires et les exigences locales. Calculez ou sélectionnez ensuite la valeur nominale installée pour les zones réelles.

Consultez lesCâble solaire EN 50618 H1Z2Z2-Kcomme point de départ du produit, puis demandez les preuves techniques-spécifiques à la taille actuelle plutôt que de copier une valeur de catalogue dans l'ensemble du projet.

Utilisercomment vérifier un certificat de câble solairepour correspondre au fabricant, au modèle, à la norme, à la taille du conducteur et à la validité avant l'achat.

Mise en service et inspection axée sur la chaleur

La mise en service doit prouver que le tracé installé correspond à la conception examinée. La norme CEI 62446-1 traite de la documentation, des tests de mise en service et de l'inspection des systèmes photovoltaïques-connectés au réseau. En cas de risque de température élevée, conservez les photographies de l'itinéraire, les détails de l'assistance, les identifiants des équipements, le contexte de charge et météo, les résultats des tests, les exceptions et les actions correctives.

• Inspectez le contact avec le toit, les boucles non soutenues, les câbles écrasés, les courbures serrées, l'exposition aux bords tranchants, les entrées encombrées et la tension des connecteurs.
• Confirmez que les étiquettes des circuits et les dessins d'itinéraire correspondent aux chaînes et à l'équipement installés.
• Utilisez la thermographie uniquement avec une interprétation qualifiée et une charge/un environnement enregistré. Une image de surface à elle seule ne prouve pas la température ou l’intensité admissible du conducteur.
• Enquêter sur les points chauds anormaux, la décoloration, les odeurs, les déclenchements intempestifs ou les alarmes d'isolation ; ne les normalisez pas comme prévu pour la chaleur du toit.
• Répétez l'inspection après des changements d'acheminement des matériaux, des circuits ajoutés, une réfection de la toiture, des dommages causés par une tempête ou le remplacement d'un connecteur.
• Pour le programme continu basé sur des conditions-, utilisez ledurée de vie des câbles solaires et guide de remplacement. L'enfant 09 fournit les entrées de risque thermique ; L'enfant 06 est propriétaire des intervalles d'inspection et des décisions de remplacement.

Liste de contrôle de l'appel d'offres pour les câbles solaires-à haute température

1. Pays du projet, règles applicables, type de toit, base altitude/climat et durée de vie prévue.
2. Tension du système, courant du circuit, -longueur unidirectionnelle, proposition de taille de conducteur et critère de chute de tension-.
3. Dessin de zone d'itinéraire- couvrant l'exposition, l'ombrage, le flux d'air, le contact avec le toit, le bac, les conduits, les pénétrations et les entrées d'équipement.
4. Désignation du câble, résistance du conducteur, température maximale du conducteur, conditions d'intensité admissible de référence et données de correction.
5. Nombre de conducteurs/circuits chargés, regroupement, espacement, support et détails du boîtier.
6. Modèles précis de connecteurs, de dérivation, de fusibles, de presse-étoupes et de bornes avec les limites de température-actuelles.
7. Portée du certificat, marquage du produit, fiche technique-spécifique à la taille, traçabilité des lots/bobines et contrôle des modifications.
8. Livrables de mise en service, accès aux inspections, exigences en matière d’enregistrement thermique et limites de garantie.

Pour les installations multi-zones, coordonnez les interfaces des câbles, des connecteurs et des équipements via leSolution de câble pour centrale photovoltaïque.

Demander un examen-de câbles photovoltaïques à haute température

Envoyez le pays de destination, le plan d'itinéraire, le courant de conception, la taille de câble proposée, la base climatique, les conditions de regroupement/boîtier, les modèles de connecteurs et les preuves requises. SINELINK peut organiser les données de produits et les entrées de devis pour l'examen technique. Le courant nominal final, la conformité au code et l'approbation de l'installation restent la responsabilité des professionnels qualifiés et de l'autorité du projet.

Contactez maintenant

FAQ

Q : Un câble solaire à 90 degrés signifie-t-il une température ambiante de 90 degrés ?

Non. Dans la norme CEI 62930, 90 degrés est la température maximale continue normale du conducteur. L’air ambiant, la surface du toit, la surface des câbles et les températures des conducteurs sont des entrées ou des résultats différents.

Q : 120 degrés sont-ils une valeur nominale continue pour un câble solaire ?

Non. La portée publique de la CEI 62930 limite le fonctionnement à 120 degrés à 20 000 heures cumulées. Il ne doit pas être traité comme un objectif de conception continu ou une évaluation ambiante.

Q : Le câble solaire sur le toit doit-il être déclassé ?

Le courant nominal installé nécessite souvent des corrections en termes de température, de méthode d'installation, de regroupement et de boîtier. Utiliser la méthode de conception applicable et les données exactes du produit ; il n’existe pas de pourcentage universel sur les toits.

Q : Le câble solaire peut-il toucher un toit métallique ?

Ne présumez pas qu’un contact direct avec le toit est acceptable. Une surface chaude ou abrasive peut augmenter les risques thermiques et mécaniques. Utilisez une méthode de support et d’acheminement approuvée qui préserve le câble et l’accès d’inspection.

Q : Le H1Z2Z2-K peut-il être installé dans un conduit sur un toit chaud ?

Potentiellement, si le produit exact, le remplissage du conduit, le tirage, les conditions humides, la dissipation thermique, les corrections et les règles locales sont vérifiés. La désignation à elle seule n’approuve pas l’installation.

Q : Un câble solaire de 4 mm² peut-il être utilisé dans des climats chauds ?

Seulement si la chute de tension, le courant nominal et toutes les corrections thermiques sont acceptables pour l'itinéraire réel. Le climat à lui seul ne peut pas déterminer la taille d’un conducteur.

Q : Le regroupement de câbles solaires réduit-il l’intensité admissible ?

Le regroupement peut réduire la dissipation thermique et nécessiter une correction. Le résultat dépend du nombre de circuits, de l'espacement, de la méthode d'installation, des conditions ambiantes et des règles applicables.

Q : Comment les connecteurs affectent-ils le courant à haute température ?

Chaque système de connecteur/contact présente des limites et un comportement de déclassement spécifiques au produit. Le câble ou le circuit complet doit respecter le composant-le plus bas dans les conditions réelles.

Q : Quelle température de toit un concepteur doit-il utiliser ?

Utilisez la base climatique et microclimatique-approuvée par le projet pour chaque zone d'itinéraire, et non une moyenne météorologique générique. Documentez l’exposition solaire, le flux d’air, les effets de surface et l’enceinte.

Q : La thermographie prouve-t-elle l’intensité admissible du câble ?

Non. La thermographie peut révéler des points chauds relatifs lorsque la charge et les conditions sont enregistrées, mais une image de surface à elle seule ne permet pas d'établir la température du conducteur, le courant nominal ou la conformité à long terme.
